Hydrantový systém penotvorný s tvarovo stálou hadicou D33 -20bm ľavá

Penotvorný hydrantový systém s tvarovo stálou hadicou D33 je ďalším certifikovaným požiarnym systémom spoločnosti Pavliš a Hartmann.

Použitie:

Hydrantový penotvorný systém je určený na prvotné hasenie pomocou ťažkej peny. Zásoba penidla je minimálne 7 minút. Štandardne je systém osadený tryskou na použitie 1% penidla, ktoré je súčasťou dodávky.

Uzáver kanystru s penidlom možno otvoriť len v prípade zásahu, inak hrozí nebezpečenstvo znehodnotenia penidla.

Zariadenie možno používať aj len na hasenie vodou. V tomto prípade je potrebné mať uzavretý sací ventil primiešavača.

Po každom zásahu s použitím penidla je potrebné celý systém poriadne prepláchnuť čistou vodou a to tak, že vyberiete saciu nerezovú rúru z nádoby s penidlom a vložíte ju do nádoby s čistou vodou, otvoríte sací ventil primiešavača a celý systém dôkladne prepláchnete.

Zariadenie je určené do vnútorných priestorov chránených pred mrazom.

Rozmer:

Pozostáva z:

1. Oceľové skrine s navijakom s rozmermi (š 1190 a v 800 x h 340) vybavené povrchovou úpravou práškovou štrukturálnou farbou              RAL 3000 (červená) na vnútorné použitie. (po dohode s výrobcom možno dodať aj pre vonkajšie prostredie).
2. Primiešavače D33 do HS s guľovým uzáverom.
3. Prepojovacie hadice D33 dĺžky 1,4 m. Hadica D33 v dĺžke 20m.
4. Kanystru s penidlom (20l).
5. Požiarne penotvorné prúdnice na ťažkú penu s guľovým ventilom.
6. Sacie hadice s nerezovou rúrou.

Voda - pěnidlo 1% (přesnost přiměšování dle ČSN EN 13565-1, čl.7)

Stanovenie kvalitatívnych parametrov peny(dle ČSN EN 1568-3)

Číslo napätia pri tlaku 0,4 - 1 MPa je 6,1 - 6,8

 Technický opis:

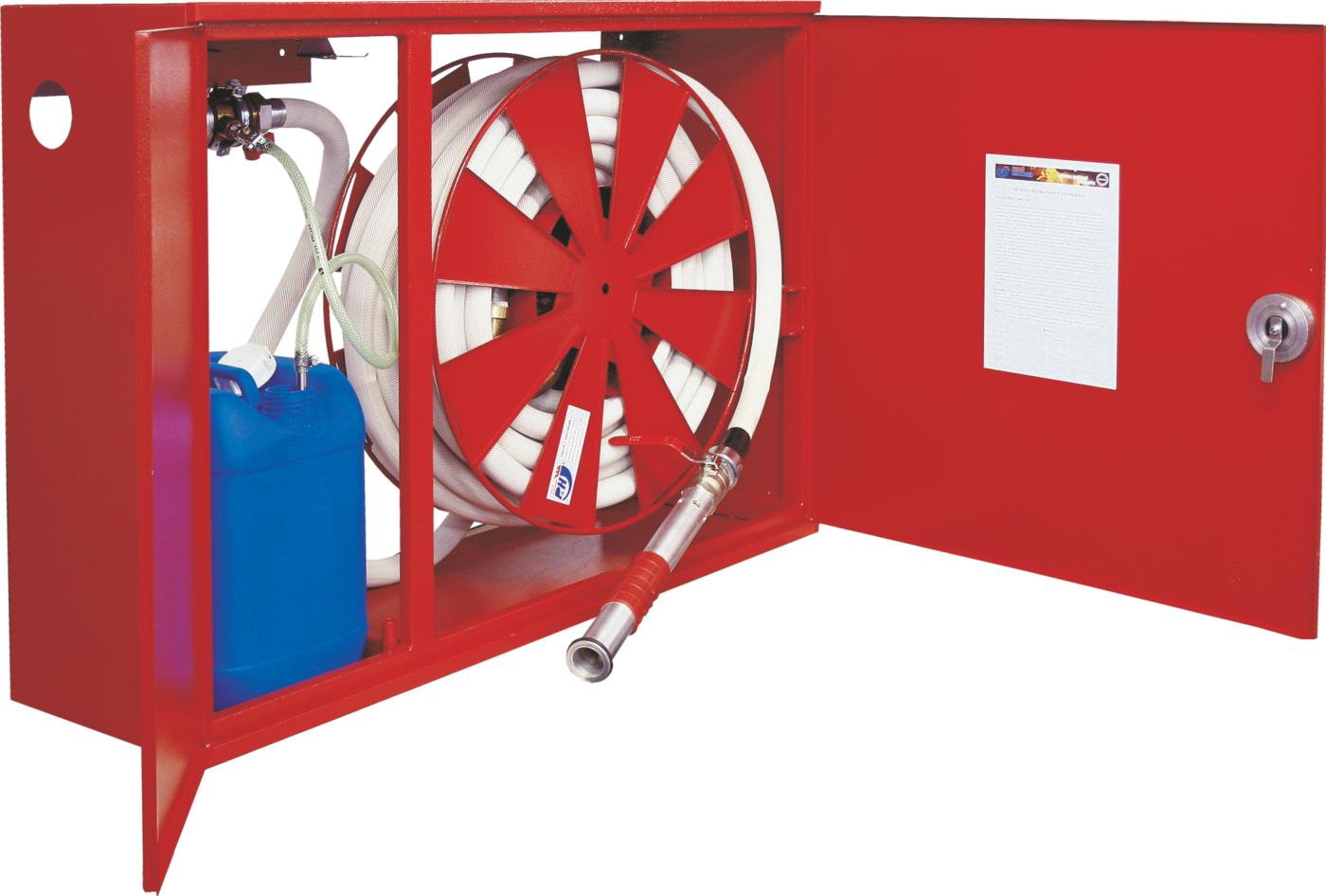

Hydrantový penotvorný systém tvorí navijak s tvarovo stálou hadicou D33 s maximálnou dĺžkou 20m na výkyvnom ramene, ktoré je uchytené v skrini. Prepojovacie hadice rovnakého priemeru s dĺžkou 1,4 m, požiarna penotvorná prúdnica D33 na ťažkú penu, primiešavač s hlavným guľovým uzáverom a dvadsaťlitrový kanyster s penidlom.

Prúdnicu (ekv. 10) tvorí telo prúdnice z ľahkej zliatiny s otvormi na prisávanie vzduchu s plastovým poťahom na bezpečné držanie a ochranu proti chladu a pákový guľový ventil DN33 s pripojovacím závitom G1 1/4“.. Polohy sú označené šípkami a symbolmi ON - OFF.

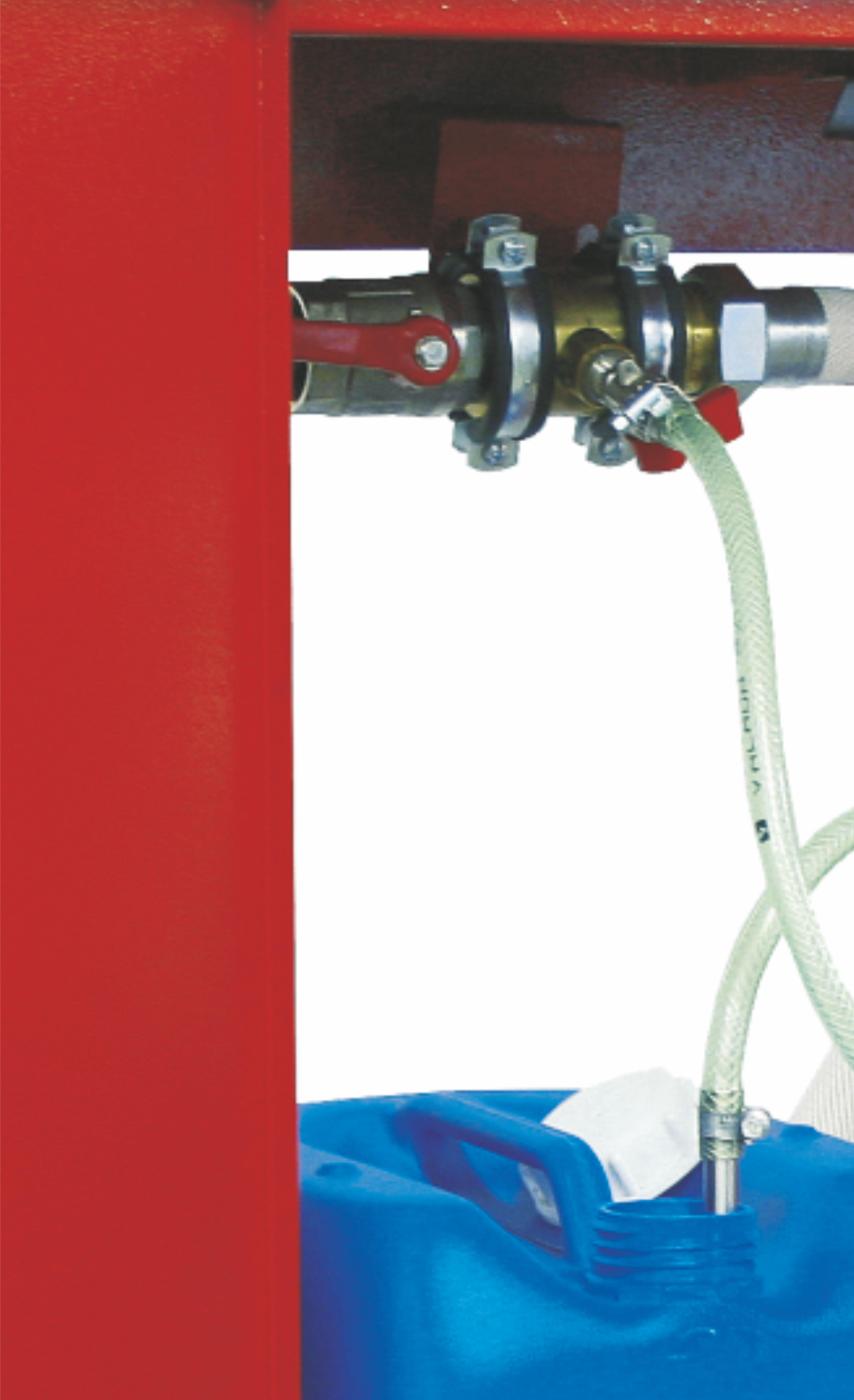

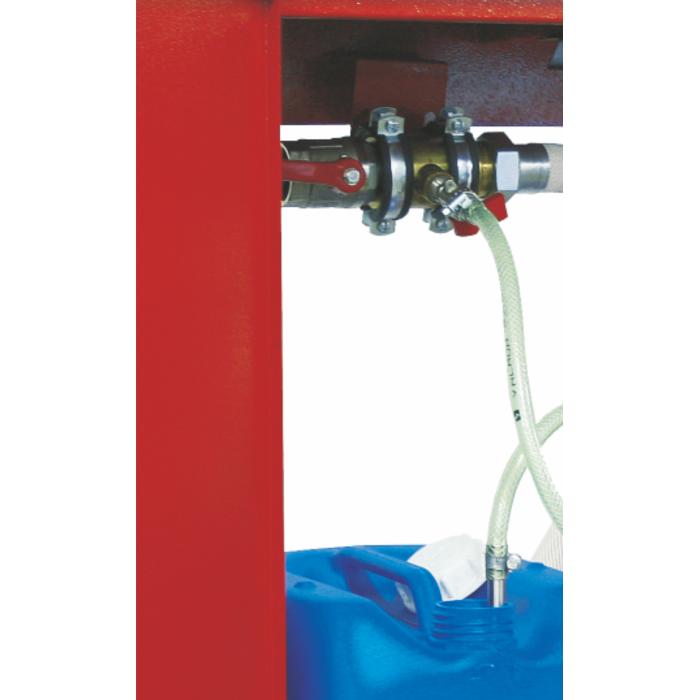

Primiešavač je inštalovaný pred navijakom. Je tvorený telesom s difuzérom z mosadze, 3/8-novým guľovým ventilom prisávania penidla s výmennou tryskou a sacou hadicou zakončenou nerezovou rúrkou, ktorá sa pri zásahu zasúva do kanystra s penidlom, umiestneným v skrini.

Primiešavač je na vstupe osadený guľovým ventilom DN33 s označením ovládacích polôh symbolmi ON - OFF a na výstupe vonkajším závitom G 1 1/4,na ktorý je napojená prepojovacia hadica. Smer prúdenia vody je označený šípkou na telese primiešavača.

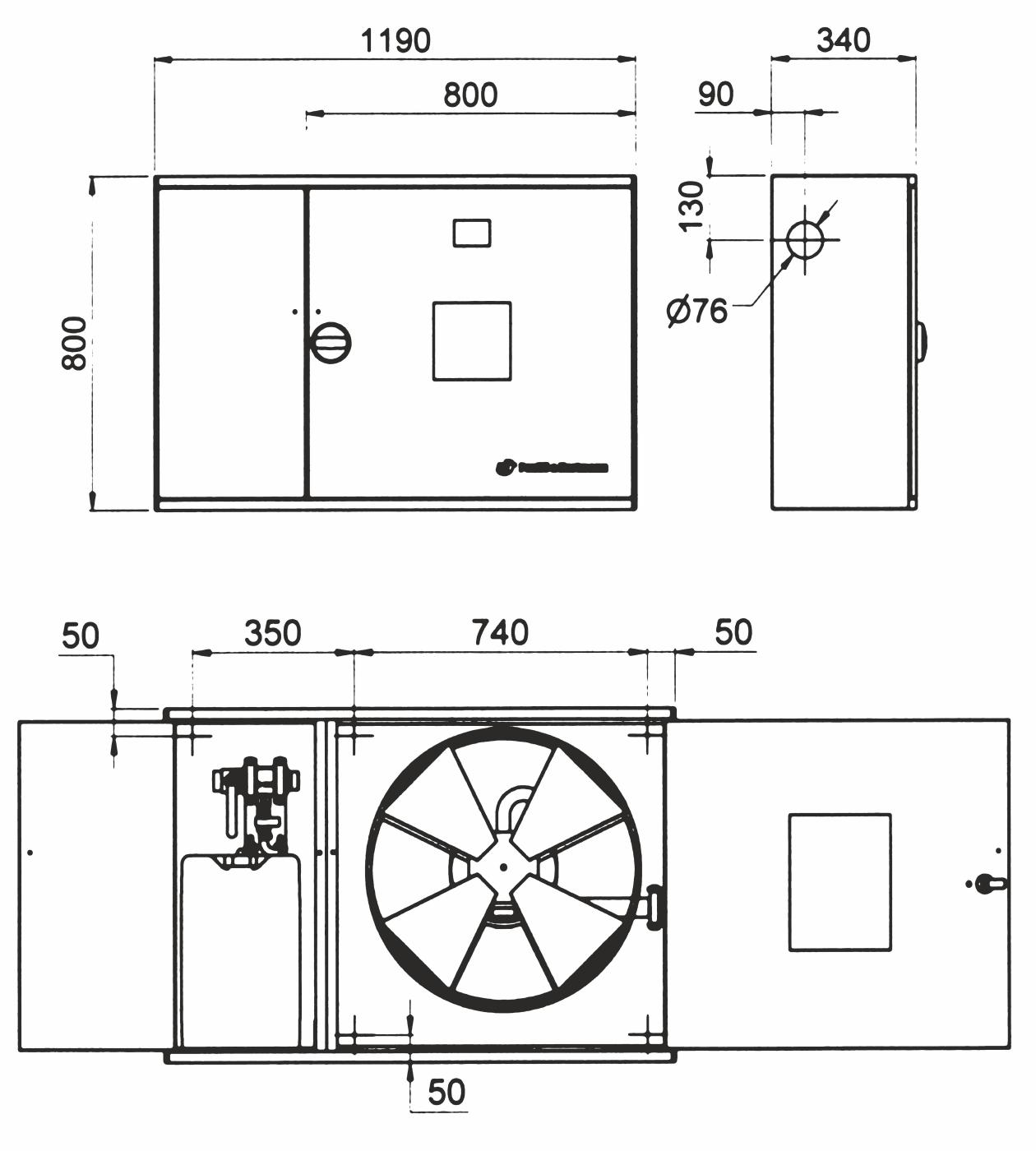

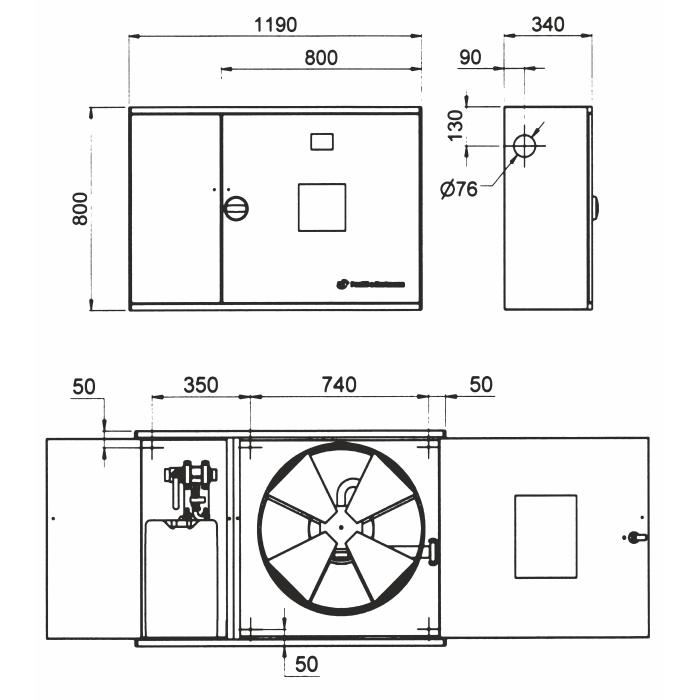

Skriňa je zhotovená z oceľového plechu a povrchovo upravená štrukturálnou práškovou farbou odtieňa RAL 3000. Rozmery skrine sú 1190 x 800 x 340 mm. Je rozdelená na dve časti. V jednej je navijak s hadicou a prúdnicou, v druhej je primiešavacie zariadenie a 20-litrový kanystr na penidlo.

Spoločnosť vyrába dve varianty systému. Ľavé prevedenie má prívod vody a kanyster umiestnený v ľavej časti skrine, pri pravom prevedení je to naopak. Uzatváranie je zabezpečené plastovým uzáverom s úpravou na zapečatenie. Skriňa je určená pre vnútorné prostredie.

Inštalácia systému je obdodná s ostatnými hydrantovými systémami spoločnosti Pavliš a Hartmann.
